מבוא
מכונת תיוג דו-צדדית מתאימה באופן נרחב עבור מוצרי מזון, קוסמטיקה, תרופות, חומרי הדברה ותעשיות אחרות. זהו תיוג צד בודד וכפול לבקבוק שטוח, מרובע ועגול. שליטה אוטומטית על ידי מחשב (PLC) הפעלה קלה. זה יכול לשנות מפרט בקלות. הוא מאמץ מנוע סרוו, השיג בקרת לולאה סגורה שיעור תקלות נמוך. יעילות גבוהה. מהירות גבוהה.

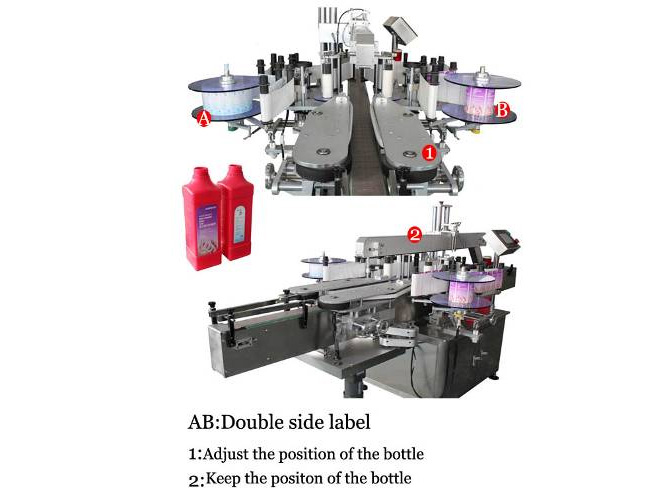

ה-VK-DSL High Speed Servo Labeler Front & Back ישים לתיוג שטוח, מרובע או מיכל אחר עם תיוג קדמי & אחורי, הוא יכול לתייג שתי תוויות על המשטח הקדמי והאחורי בו זמנית; אם מוסיפים מכשיר בקבוק עגול, הוא יכול גם לתייג בקבוקים עגולים עם תווית אחת או שתיים. אם מוסיפים ראש תווית עליון, זה גם יכול לתייג תווית על גבי בקבוקים, קופסאות, פקקים וכן הלאה.
דגם: VK-DSL
צפה בסרטוןהתאם עם בקרת PLC של מיצובישי, חיישני Omron ו- LEUZE, מנוע סרוו של מיצובישי או מנוע דלתא סרוו. זה קל שליטה ותפעול, עובד ביציבות ובמהירות גבוהה ודיוק. אזהרה אוטומטית על כשלים, ללא בקבוק ללא תיוג.
| דגם / פרמטרים טכניים | VK-DSL |
| מהירות תיוג (יחידות לדקה) | 120-200 (מתייחס לחומר ולגודל התווית) |
| דיוק תיוג (מ"מ) | ±1.0 מ"מ (גדלים של חומר ותווית אינם נספרים) |
| גודל תווית (מ"מ) | (L)10-300 מ"מ(ח)10-250 מ"מ |
| גודל חומר (מ"מ) | Φ20-φ120mm(H)40-400mm |
| קוטר פנימי של גליל (מ"מ) | Φ76mm |
| קוטר חיצוני של גליל (מ"מ) | מקסימום: Φ320 מ"מ |
| גודל מכונה (מ"מ) | (L) 2800 * (W) 1400 * (H) 1400 (mm) |
| ספק כוח | AC220V50Hz/60Hz1500W (ניתן להתאים אישית) |
ציור
היקף היישום
(1) תוויות ישימות: מדבקה, סרט שאינו מייבש, קוד פיקוח אלקטרוני, ברקוד וכו'.
(2) מוצרים ישימים: מוצרים עם תוויות הנדרשות להדבקה במישור הצד, משטח רדיאני גדול בצד ומשטח היקפי.
(3) תעשיית יישומים: בשימוש נרחב בתעשיות קוסמטיקה, אלקטרוניקה, רפואה, חומרה, פלסטיק ותעשיות אחרות.
זרימת עבודה:
הצבה ידנית של מוצרים מודבקים (פטיפון או ליין או טיפול בבקבוקים) >> הפרדה אוטומטית ותיקון ושינוע מוצרים >> בדיקת מוצר >> סימון מוצר >> איסוף מוצרים מסומנים (נכנסים לתהליך הבא) >> הוצאת מוצרים.
עיקרון עבודה
לאחר שהבקבוקים נכנסים למסוע של מכונת התיוג, הבקבוקים מוזנים למכונת התיוג במהירות קבועה. מתקן הקיבוע המכני מפריד בין החפצים המודבקים במרחק קבוע ודוחף את החפצים המודבקים לאורך כיוון המסוע. לאחר המערכת המכנית (גלגל מניע, גלגל תיוג וסליל), הגלגל המניע מושך לסירוגין את חגורת התווית כדי לזוז, והתווית נשלפת מהגליל ומדביקה על האובייקט שיודבק דרך מכשיר התיוג.
פונקציות ורכיבים אופציונליים:

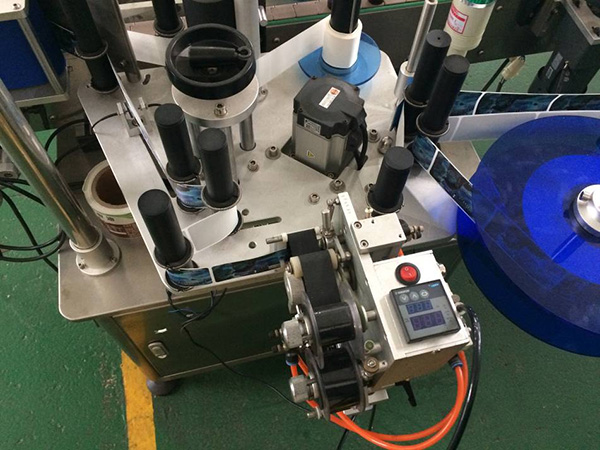

1. מדפסת קוד: המדפסת החמה יכולה להדפיס את תאריך הייצור, תאריך התפוגה, מספר אצווה וכו'. הסימון והתיוג מסונכרנים לשיפור יעילות הייצור.
2. מדפסת הזרקת דיו: היא יכולה להתאים למדפסת הזרקת הדיו המרכזית בשוק, לרסס קוד במיקום המיועד של התווית, ולשלב בצורה מושלמת עם מכונת התיוג.
3. חיישן אוניברסלי: חיישן רגיל אינו יכול לזהות תווית שקופה, ולכן יש להשתמש בו עם עין חשמלית מיוחדת המיובאת מגרמניה.
4. קורא: קרא קוד דו מימדי, ברקוד ומידע אחר, קל להקים מסד נתונים מוצרים לעקיבות המוצר.
| מספר סידורי | שֵׁם | פריט | מותג | ארץ מקור |
| 1 | HMI | 1 | סימנס | גרמניה |
| 2 | PLC | 1 | סימנס | גרמניה |
| 3 | מנוע תיוג | 1 | Panasonic | יפן |
| 4 | תיוג נהג מנוע | 1 | Panasonic | יפן |
| 5 | מנוע שינוע | 1 | ג'יאנמינג | שנגחאי, סין |
| 6 | ממיר תדר מנוע מסוע | 1 | סימנס | גרמניה |
| 7 | מנוע לחלוקת בקבוקים | 1 | JSCC | גרמניה |
| 8 | בקר מנוע לחלוקת בקבוקים | 1 | JSCC | גרמניה |
| 9 | מנוע תווית | 1 | JSCC | גרמניה |
| 10 | בקר מנוע תווית | 1 | JSCC | גרמניה |
| 11 | מכשיר חשמלי במתח נמוך | 1 | שניידר | צרפת |
| 12 | חיישן תווית | 1 | OMRON | יפן |
| 13 | חיישן תיוג | 1 | OMRON | יפן |
| 14 | חגורת שיניים סינכרונית | 1 | Bando | יפן |
| 15 | רכיבים פניאומטיים | 1 | AirTAC | טייוואן, סין |
| 16 | מסוע | 1 | ליליי | שנגחאי, סין |
| 17 | מסגרת | 1 | שנגחאי, סין | |
| 18 | שילוב מערכת | 1 | שנגחאי, סין |

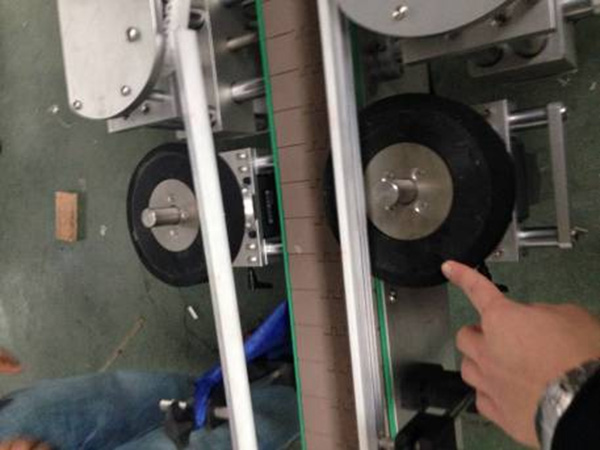

2. הפרדת בקבוקים אוטומטית, מבטלת ביעילות את הפרדת הבקבוק הנגרמת כתוצאה משגיאת בקבוק ולשפר את היציבות;
3. יש לו פונקציית כיבוי אוטומטי, פונקציית ספירת ייצור, פונקציית חיסכון בחשמל (כאשר אין ייצור בזמן שנקבע, הציוד יפנה אוטומטית למצב המתנה חיסכון בחשמל), פונקציה מהירה של הגדרת מספר ייצור, פונקציית הגנה על הגדרת פרמטרים (הגדרת הפרמטרים מחולקת לניהול סמכות), מה שנוח לניהול ייצור;

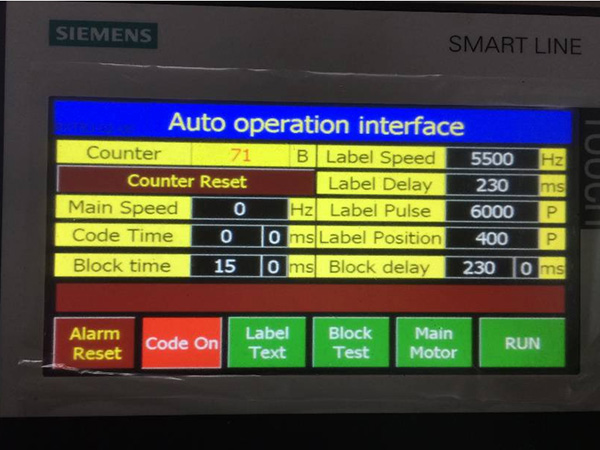

4. פונקציה עוצמתית, בקרת מסך מגע צבעוני, ממשק תפעול אופציונלי סינית ואנגלית, נוחה ואינטואיטיבית, פונקציית זיכרון נתונים רבת עוצמה, יכולה לאחסן 50 קבוצות של פרמטרי תיוג, עם פונקציית ספירת ייצור, פונקציית חיסכון בחשמל, פונקציית הבקשה להגדרת מספר ייצור, פרמטר הגדרת פונקציית הגנה, ניהול ייצור נוח, מתג תיוג מוצר שונה יכול להתממש על ידי מפתח אחד, ללא איתור באגים חוזר, פשוט ומהיר בקשת תקלה טובה ופונקציית עזרה;
6. יציבות גבוהה. מותג הקו הראשון המיובא מאומץ עבור תקן המדידה וחיישן אובייקט המדידה, בעל רגישות זיהוי גבוהה, ביצועים יציבים ועמידות; המסגרת היציבה והעמידה והחלקים השונים מאמצים עיצוב מודולרי סטנדרטי עם יכולת החלפה מלאה והפעלה של 24 שעות ביממה כדי להבטיח בטיחות ויציבות.
7. זה בטוח והיגייני. המארז עשוי מפלדת אל חלד SUS304 וסגסוגת אלומיניום T6. הוא לעולם לא יחליד ויעמוד בתקן הייצור המצוין GMP;

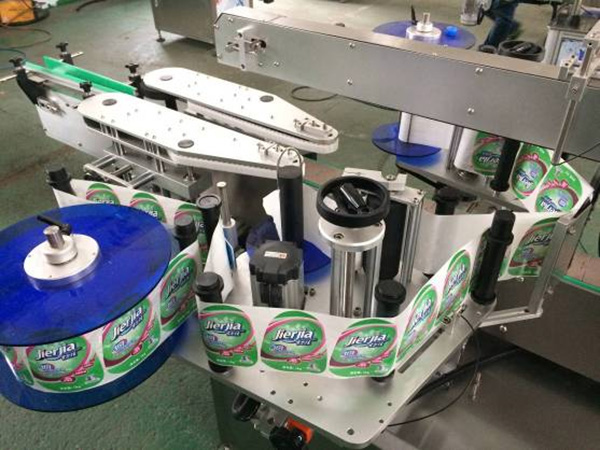

1. ראש התווית מתכוונן לגודל שונה של בקבוקים
2. זה מתאים לגדלים שונים של תוויות
3. גובה גובה התווית מתכוונן כך שיתאים למיקום תווית שונה על הבקבוק
4. זווית ראש התווית מתכווננת
